OU2200里氏硬度计

沧州欧谱OU2200里氏硬度计该产品采用国际流行的热敏打印机与仪器集成为一体，并具工作安静、打印速度快，可以现场打印检测报告。依托稳定的低功耗IC集成电路，采用高对比度的段码液晶显示，操作简单、方便。

全国热线0317-3038768

详情介绍

一、概述

沧州欧谱OU2200便携式里氏硬度计重磅推出的高端便携式硬度计打印功能一体机，方便用户打印测试结果，特别适合外出硬度检测使用，是性价比高的一款便携硬度计。仪器采用流线型人体工学结构设计，配有标准支架，采用真彩色TFT液晶显示屏 320×240，信息丰富、直观。无死角，方便操作和读值。依据里氏硬度测量原理，可以方便快捷地对多种金属材料进行测量，即刻显示硬度测量值的同时，可以在不同硬度制式间自由转换，可预先设置公差限，超出范围自动报警．该产品采用国际流行的热敏打印机与仪器集成为一体，并具工作安静、打印速度快，可以现场打印检测报告。依托稳定的低功耗IC集成电路，采用高对比度的段码液晶显示，操作简单、方便。七种异型冲击装置无需校准，自动识别．USB接口传输，大容量存储，并附有PC机人性化数据处理软件及USB即插即用数据线缆，200个小时的待机时间，内置镍氢可充电电池及充电控制电路，携带方便．特别适合工作现场和野外作业．

二、特点

· 设计依据标准：《里氏硬度计技术条件》B/T 9378-2001；采用D型高精度冲击装置，可以对多种金属材料进行检测。
· 一台主机可配备7种不同冲击装置使用，自动识别冲击装置类型,更换时无需重新校准。
· 支持“锻钢(Steel)”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表。
· 采用大屏幕真彩屏液晶显示器及WOINDOWS界面，内容生动丰富、信息清晰直观。
· 采用320×240真彩色TFT液晶显示屏主动发光,无视角。
· 液晶屏双显：可同时显示里氏和其他制式的硬度对应值；
· 工业化壳体设计，坚固、小巧、便携、可靠性高，适用于恶劣操作环境，抗震动、冲击和电磁干扰；
· 全中文显示，菜单式操作，操作简单、方便。
· 具有示值软件校准功能。
· 可存储最大600组(冲击次数32～1)硬度测量数据，每组数据包括单次测量值、平均值、冲击方向、次数、材料、硬度制等信息。
· 显示屏上有剩余电量指示图标，可实时显示电池剩余电量。具有充电过程指示，操作者可随时了解充电程度。
· 配备微机软件(可选配置)，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。
· 内置镍氢可充电电池及充电控制电路；可连续工作不小于200小时；具有自动休眠、自动关机等节电功能。
· 热敏打印机与仪器集成为一体，工作安静、打印速度快，可以现场打印检测报告。
· 有USB接口，可以方便、快捷地与PC机进行数据交换。可配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。

三、主要应用领域

· 模具型腔。
· 轴承及其它零件。
· 压力容器、汽轮发电机组及其设备的失效分析。
· 重型工件。
· 已安装的机械或永久性组装部件。
· 试验空间很狭小的工件。
· 要求对测试结果有正规的原始记录。
· 金属材料仓库的材料区分。
· 大型工件大范围内多处测量部位的快速检验。

四、技术参数

测量范围	(170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(30-100)HS,(59-85)HRA(13 -100)HRB
测量材料	钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、锻钢
测量方向	支持360°(垂直向下、斜下、水平、斜上、垂直向上)
硬度制式	里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)
测试精度	示值误差±4HLD：±1 HRC：±1 HB：示值重复性±4HLD
显示	320×240真彩色,TFT 液晶
数据存储	最大600组(冲击次数32～1)
工作电压	7.4V 锂离子电池组
持续工作时间	约200小时(不开背光时)
打印方式	热敏式
上下限设置范围	(170-960)HLD
通讯接口	USB2.0
外形尺寸	209×85×45mm(主机)
重量	约0.6kg(主机)
相对湿度	≤90％
操作温度	－20～+60℃
存储温度	-30℃～+60℃
使用环境	周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘

五、标准配置

标准配置	序号	名称	数量
	1	仪器主机	1台
	2	D型冲击装置	1只
	3	标准里氏硬度块	1块
	4	尼龙刷A	1只
	5	小支承环	1只
	6	电源适配器(充电器)	1只
	7	打印纸	1卷
	8	随机资料	1份
	9	ABS仪器箱	1只
	10	数据传输及分析软件光盘	1套
	11	通信电缆	1条

六、可选配置(异型冲击装置)

选择配置	序号	名称	数量	备注
	1	异型冲击装置	7种
	2	异型支撑环	12个
	3	冲击球头	2种
	4	尼龙刷B	1个	G型冲击装置时使用
	5	更换冲击球头工具	1只

七、仪器选型指南

产品图片
型号	OU2000	OU2100	OU2200	OU2500
硬度制式	里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)	里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)、抗拉强度	里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)、抗拉强度	里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)
测量材料	钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、锻钢
屏幕	四分之一点阵液晶	2.4寸全视角 TFT 液晶	2.4寸全视角 TFT 液晶	128×64高亮度OLED液晶
操作系统	列表式	WOINDOWS界面	WOINDOWS界面	列表式
背光	√	√	√	×
通讯功能	×	√	√	×
数据存储	×	√	√	√
打印功能	×	×	√	×
自定材料	×	√	√	×
电池	1.5V×3	3.7V锂电池	6V镍氢电池组	锂电池
统计功能	测量次数、最大值、最小值、平均值	测量次数、最大值、最小值、平均值	测量次数、最大值、最小值、平均值	测量次数、最大值、最小值、平均值
可选冲击装置	D	D/DC/DL/C/G/E/D+15	D/DC/DL/C/G/E/D+15	D
语言	中文	中文/英文	中文/英文	中文/英文

八、开机显示与简要说明

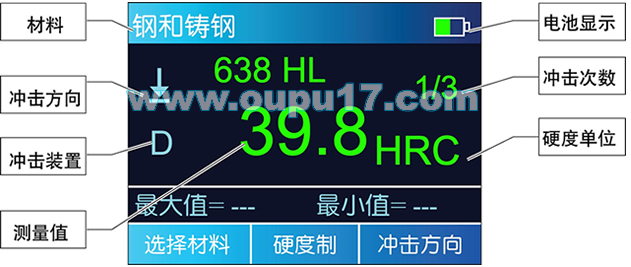

开机后仪器会自动进入主显示界面，如下图所示：

主显示界面说明
材料：当前设定的材料。
冲击方向：当前冲击方向。
硬度制式：当前测量值的硬度制式。
电池电量：不充电时显示剩余电量，充电时显示充电程度。
测量值：当前单次测量值（无平均值提示），当前平均值（有平均值提示）。
显示“-HI-”表示超过转换或测量范围，“-LO-”表示低于转换或测量范围。
冲击次数：测量时显示已经完成的冲击次数，用按键设置冲击次数时显示设置的冲击次数，浏览单次测量值时显示单次测量值的对应次数。
平均值图标：达到设定的冲击次数后，平均值图标“AVE”出现。
存储图标：对仪器内的存储器操作时，该图标出现；存储过程中，该图标闪烁显示。

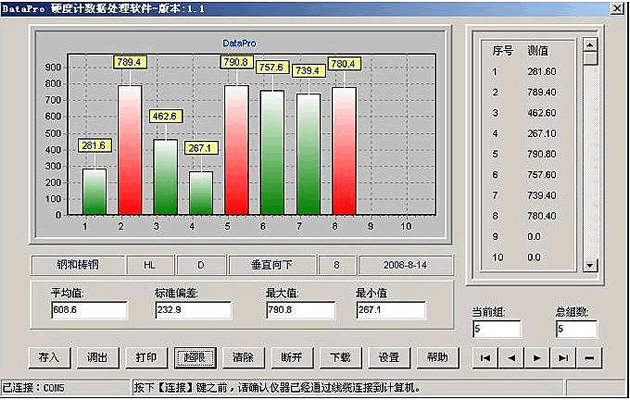

九、USB数据处理软件

·存入：将测量出来的数据存储
·调出：将数据从主机中调出
·打印：将数据打印输出，A4界面
·超限：设置公差限后的超限显示
·清除：清除测量数据
·连接：设定与主机连接
·断开：设定与主机断开
·下载：把数据下载到本地，实现海量存储
·设置：参数设置
·帮助：即时帮助功能

十、测量范围表

材料	硬度制	冲击装置
材料	硬度制	D/DC	D+15	C	G	E	DL
Steel and cast steel 钢和铸钢	HRC	17.9～68.5	19.3～67.9	20.0～69.5		22.4～70.7	20.6～68.2
	HRB	59.6～99.6			47.7～99.9		37.0～99.9
	HRA	59.1～85.8				61.7～88.0
	HB	127～651	80～638	80～683	90～646	83～663	81～646
	HV	83～976	80～937	80～996		84～1042	80～950
	HS	32.2～99.5	33.3～99.3	31.8～102.1		35.8～102.6	30.6～96.8
Steel锻钢	HS	32.2～99.5
CWT、ST 合金工具钢	HRC	20.4～67.1	19.8～68.2	20.7～68.2		22.6～70.2
CWT、ST 合金工具钢	HV	80～898	80～935	100～941		82～1009
Stainless steel 不锈钢	HRB	46.5～101.7
	HB	85～655
	HV	85～802
GC. IRON 灰铸铁	HRC
	HB	93～334			92～326
	HV
NC、IRON 球墨铸铁	HRC
	HB	131～387			127～364
	HV
C．ALUM 铸铝合金	HB	19～164		23～210	32～168
C．ALUM 铸铝合金	HRB	23.8～84.6		22.7～85.0	23.8～85.5
BRASS 铜锌合金	HB	40～173
BRASS 铜锌合金	HRB	13.5～95.3
BRONZE铜锡(铝)合金	HB	60～290
COPPER纯铜	HB	45～315

十一、异型冲击装置技术参数与适用介绍表

异型冲击装置	DC(D)/DL	D+15	C	G	E
冲击能量	11mJ	11mJ	2.7mJ	90mJ	11mJ
冲击体质量	5.5g/7.2g	7.8g	3.0g	20.0g	5.5g
球头硬度	1600HV	1600HV	1600HV	1600HV	5000HV
球头直径	3mm	3mm	3mm	5mm	3mm
球头材料	碳化钨	碳化钨	碳化钨	碳化钨	金刚石
冲击装置直径	20mm	20mm	20mm	30mm	20mm
冲击装置长度	75mm	162mm	141mm	254mm	155mm
冲击装置重量	50g	80g	75g	250g	80g
试件最大硬度	940HV	940HV	1000HV	650HB	1200HV
试件表面平均粗糙度Ra	1.6μm	1.6μm	0.4μm	6.3μm	1.6μm
试件最小重量	>5kg	>5kg	>1.5kg	>15kg	>5kg
可直接测量需稳定支撑	2～5kg	2～5kg	0.5～1.5kg	5～15kg	2～5kg
欧谱硬度计需密实耦合	0.05～2kg	0.05～2kg	0.02～0.5kg	0.5～5kg	0.05～2kg
试件最小厚度密实耦合	5mm	5mm	1mm	10mm	5mm
硬化层最小深度	≥0.8mm	≥0.8mm	≥0.2mm	≥1.2mm	≥0.8mm

十二、球头压痕尺寸

硬度 300HV时	压痕直径	0.54mm	0.54mm	0.38mm	1.03mm	0.54mm
	压痕深度	24μm	24μm	12μm	53μm	24μm
硬度 600HV时	压痕直径	0.54mm	0.54mm	0.32mm	0.90mm	0.54mm
	压痕深度	17μm	17μm	8μm	41μm	17μm
硬度 800HV时	压痕直径	0.35mm	0.35mm	0.35mm	----	0.35mm
	压痕深度	10μm	10μm	7μm		10μm

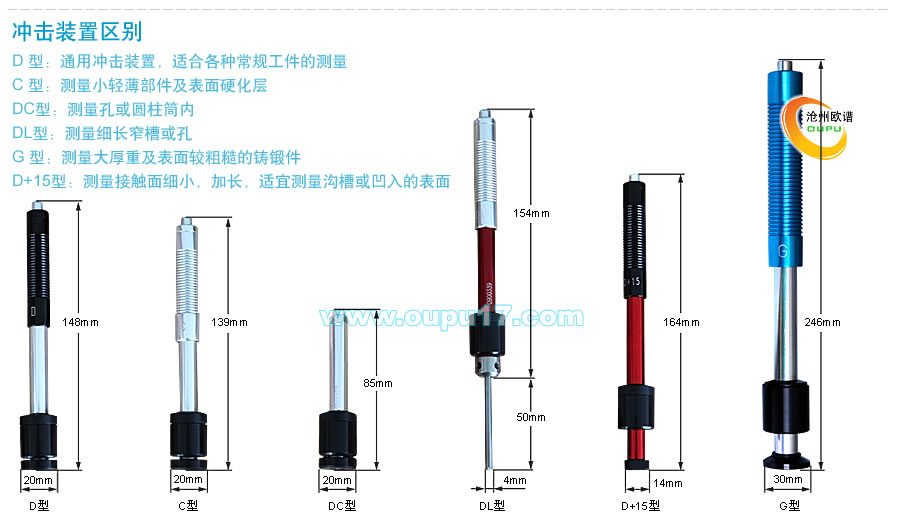

沧州欧谱冲击装置适用范围		DC型测量孔或园柱筒内; DL型测量细长窄槽或孔；D型用于常规测量	D+15型接触面细小，加长，适宜测量沟槽或凹入的表面	C型冲击力小，对被测表面损伤很小，不破坏硬化层，适合测量小轻薄部件及表面硬化层。	G型测量大厚重及表面较粗糙的铸锻件	E型测量硬度极高材料

序号	代号	型号	简图	备注
1	03-03.7	Z10-15		测外圆柱面R10～R15
2	03-03.8	Z14.5-30		测外圆柱面R14.5～R30
3	03-03.9	Z25-50		测外圆柱面R25～R50
4	03-03.10	HZ11-13		测内圆柱面R11～R13
5	03-03.11	HZ12.5-17		测内圆柱面R12.5～R17
6	03-03.12	HZ16.5-30		测内圆柱面R16.5～R30
7	03-03.13	K10-15		测外球面SR10～SR15
8	03-03.14	K14.5-30		测外球面SR14.5～SR30
9	03-03.15	HK11-13		测内球面SR11～SR13
10	03-03.16	HK12.5-17		测内球面SR12.5～SR17
11	03-03.17	HK16.5-30		测内球面SR16.5～SR30
12	03-03.18	UN		测外圆柱面，半径可调R10～∞

十三、示值误差和示值重复性

序号	冲击装置类型	标准里氏硬度块硬度值	示值误差	示值重复性
1	D	760±30HLD 530±40HLD	±6 HLD ±10 HLD	6 HLD 10 HLD
2	DC	760±30HLDC 530±40HLDC	±6 HLDC ±10 HLDC	6 HLD 10 HLD
3	DL	878±30HLDL 736±40HLDL	±12 HLDL	12 HLDL
4	D+15	766±30HLD+15 544±40HLD+15	±12 HLD+15	12 HLD+15
5	G	590±40HLG 500±40HLG	±12 HLG	12 HLG
6	E	725±30HLE 508±40HLE	±12 HLE	12 HLE
7	C	822±30HLC 590±40HLC	±12 HLC	12 HLC

十四、服务承诺

本公司所有产品承诺两年内全免费维修，终身保修，易损易耗件价格合理！
